精密導電滑環如何根據結構去進行分類？

        根據其結構、摩擦方式、信號頻率和傳輸方式對精密導電滑環進行了分類。它是精密設備各個領域的關鍵部件。不同結構和信號傳輸方式的導電滑環都有其自身的技術特點。下面來分析下按結構的主要分類方式。
按結構可分為：
        圓柱式和圓盤式：圓柱式按安裝要求可分為軸式滑環和孔式滑環。
        目前應用的大部分精密導電滑環結構均采用圓柱形，其滑環的環道沿著圓柱軸心排列，類似于螺栓上的螺紋。圓盤式滑環的環道為同心，從中心逐漸向外延伸，電刷固定在滑環的外圍支架上，構成滑環的固定部分，匯流盤固定在中心軸上，構成滑環的轉動部分。

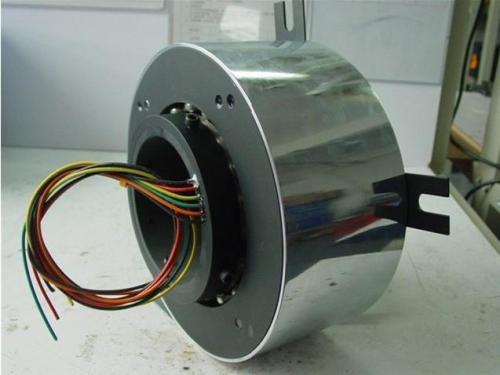

過孔式滑環：采用貴金屬電刷和銅合金滑環表面鍍金屬，結構特點中心軸是帶有中心孔的，技術特點為非標準，需定制。主要應用領域CNC工作臺，機械手等自動化設備。

盤式滑環：
        根據接觸方式及導電介質材料的滑動，金/銀基合金電刷和銅合金屬表面鍍硬金。滑環環道是同心，可進行疊加構成環芯，電刷采用簧片結構。易于實現模塊化，結構緊湊，體積小，重量輕，軸向尺寸小，維修性好。主要應用領域，對高度有限制的場所，主要是空間應用。
