如何制作盤式滑環？

        隨著通信技術的發展和設備自動化的普及，為了提高設備之間的靈活性，在某些情況下，兩個相關設備之間存在相對旋轉。然而，電纜需要在它們之間傳輸電流或信號。如果電纜直接連接，電纜就會斷裂，所以可以用滑環在它們之間傳輸電流和信號。導電滑環是一種在兩種相對旋轉機構中實現數據信號和動態傳輸的精密傳動裝置。它特別適用于數據或功率從固定位置傳輸到旋轉位置，同時連續無限制地旋轉的應用。本發明提供的導電滑環包括圓盤滑環，典型的圓盤滑環包括用于傳輸信號或電能的片，該片通常是凸點結構的，即板的兩側焊接到盤滑環的PCB板上。該板的中間凸起用于與另一個PCB板接觸。由于這兩種PCB板的彈性較弱，當兩片PCB板與摩擦接觸時，就會產生很差的接觸。綜上所述，如何解決滑環結構設計引起的接觸不良問題，已成為該領域技術人員急需解決的問題。

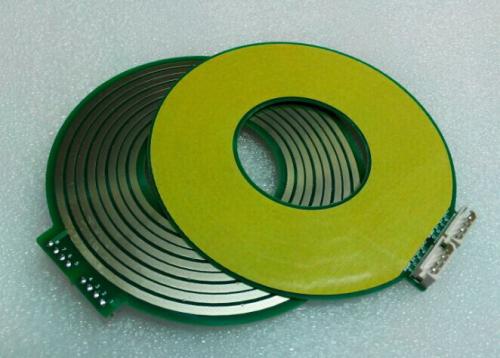

        鴻瑞銘電子有限公司要解決的技術問題是提供一種圓盤滑環，通過結構設計解決滑環的不良接觸問題。為了解決技術問題，本實用新型提供了一種用于實現具有相對旋轉運動的兩個部件之間的電氣連接的圓盤滑環，包括第一盤體和第二盤體同軸與第一盤體。所述第一盤體與所述第二盤體旋轉連接，所述第一盤體設有不少于兩個環形導軌，且所述所有環導軌與所述第一盤體同心。在所述第二盤體上設置至少兩個連接板，所述連接板與所述環形導軌相對應，所述連接板的一端與所述第二盤體相連接，所述連接板的另一端與所述環形導軌連接。連接鐓粗片包括平板連接件、插頭體和翹曲連接件。連接彈片是一種整體結構設計。所述第二盤體設有用于插入所述塞體的第一出口孔。平板連接部與第二盤體連接，翹曲連接部與環形導軌連接。所述圓盤滑環還包括第一引線，所述第一引線與所述插頭體連接。所述環形導軌為2，所述連接板包括兩組，每組連接件包括兩組，所述單個組的連接件分別與所述兩個環形導軌連接，所述兩組連接片對稱地布置在所述第二盤體上。

        第一盤體上設有適合于所述導環的安裝槽，所述導環設置在所述安裝槽內。還包括第二引線，在所述安裝槽的側壁上設置第二出口孔，所述第二引線通過所述第二引導孔與所述環形導軌連接。在連接板上設置有接觸部，使其與環形導軌干式連接，所述接觸部和連接件是可移動的。環形導軌表面設有鍍金層。所述第一盤體是所述PCB板的第一盤體。第二盤體是PCB板第二盤體。本實用新型提供了一種圓盤滑環，用于實現兩個部件之間的相對轉動的電氣連接。由于滑環的結構設計，可以實現相對旋轉運動的兩個部件之間電能或信號的可持續傳輸。本實用新型提供的盤滑環包括第一盤體和與第一盤體同軸的第二盤體，所述第一盤體和第二盤體可旋轉連接。
        為了解決滑環結構設計造成的接觸不良問題，本實用新型在結構設計的基礎上，對第一盤體上兩根以上的環形導軌進行了優化設計。所有環形導軌與第一盤體同心；在第二盤體上設置不少于兩個連接板，所有連接板與所有環形導軌相對應，連接板的一端與第二盤體連接，連接片的另一端與環形導軌連接。第一盤體至少設有兩個圓形導軌，可實現多路電能或信號的傳輸。所述整個環形導軌與所述第一盤體同心，所述結構可實現所述第一盤體與所述第二盤體之間的旋轉，且所述環導軌與所述連接板始終相互接觸。由于環形導軌的數目不少于兩個，本實用新型提供了不少于兩個連接板，所有連接板都對應于所有環形導軌，連接板的一端與第二盤體連接。將彈片的另一端連接到環軌。在本實用新型中，第二盤體設有連接件，將彈片與環形導軌連接，環形導軌對連接件施加一定的壓力，使連接件產生一定的變形。此時，連接件的恢復將使其與環形導軌緊密相連，從而保證連接件與環形導軌的可靠連接。在結構設計中，當連接彈片磨損時，連接彈片與環形導軌之間的連接將始終保持在回流力的作用下，從而避免了不良的接觸。
