導電滑環的信號傳輸如何測試？

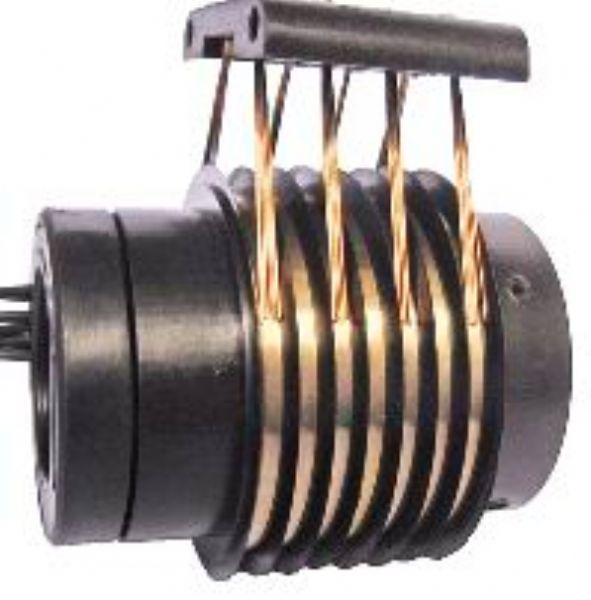

        導電滑環是一種用于在兩個相對旋轉機構之間傳遞電信號和功率的精密機電裝置，也稱為集電環，用于旋轉電氣接口。廣泛應用于工業自動化、醫療器械、國防航空等領域。
        導電滑環主要由滑環和刷絲兩部分組成。兩種接觸方式分別為小接觸型和表面接觸型。導電滑環的接觸電阻將直接影響信號的傳輸效果。接觸電阻越小越好。除了材料的接觸部分和接觸表面的接觸形式外，影響接觸電阻的因素還包括滑環上電刷絲的壓力。壓力越大，接觸電阻越小，但壓力的增加有一定的限制。如果壓力超過極限，摩擦力矩就會增加，接觸部分會磨損很大。導電滑環的最大使用壽命約為數千萬轉。若用于高速旋轉場合，則導電滑環的使用壽命有限。導電滑環的特性要求對其性能進行定期測試，以保證導電滑環在實際應用中的可靠性。

        導電滑環的主要參數包括形狀尺寸、靜態接觸電阻、動態接觸電阻、絕緣電阻、電強度和摩擦力矩。這些參數不僅在制造過程中進行了系統的測試，而且通過簡單的接觸電阻測試來判斷導電滑環的性能。試驗結果不能根據應用系統直接評價導電滑環的信號傳輸性能。
        針對當前場環境下導電滑環信號傳輸性能檢測方法的不足，BER提出了一種檢測導電滑環信號傳輸性能的方法。一個誤碼率測試箱用于連接導電滑環的兩端。在選定的通信接口和波特率條件下，測試了導電滑環信道信號傳輸?shù)撵o態和動態誤碼率，作為測試導電滑環信號傳輸性能的一種方法。
