導電滑環的幾大分類方式

        導電滑環是把電流或者信號從設備的旋轉端傳輸到固定端的一種機電裝置，它可以連接需要旋轉的任何機電系統中的旋轉和靜止的設備并能360度無限制旋轉傳輸電流和信號的關鍵裝置，導電滑環可稱為旋轉連接器、換向器、集電環、匯流環等等。導電滑環是一款特殊定制的產品，很少有客戶能用到標準的產品，因為每個行業的機械設備不同，參數不一樣，所需的導電滑環也不一樣，但是我們可以按照分類了解到我們所需的導電滑環到底屬于哪種？

        首先從結構上來看，導電滑環主要有法蘭式、空心軸式、盤式、圓柱式和分體式，其中法蘭式滑環可以做成分體式的也可以做成圓柱式的，空心軸式的滑環（也稱為過孔滑環）因客戶所需安裝的空間而異也可以做成盤式的和圓柱式的，還可以做成分體式的。但是大部分用戶所用到的都是圓柱型的空心軸滑環，除非特殊的工作環境比如旋轉門、電纜卷線筒等對滑環的高度有很嚴格的要求，才會用到盤式的導電滑環，盤式滑環也可以稱為徑向滑環，它的環路是由徑向散開的，所以一般外徑跟通路數和電流成正比，但是高度很矮，有些盤式滑環的高度僅有20mm左右。

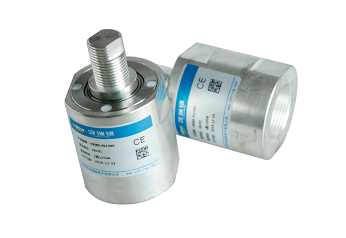

        其次從傳輸介質上來看，我們可以把滑環單純地分為電滑環、信號滑環、氣滑環、液滑環和氣、液、電組合滑環。其中電滑環按電流的大小可分為弱電滑環和大電流滑環；氣液電組合滑環可以是氣和電的組合，或者氣和液的組合，有可能是液和電的組合，還可以是三者組合，具體因客戶的需求而異；信號滑環按信號的不同可分為普通的開關控制信號、工業以太網信號、USB2.0或3.0信號、伺服編碼器信號、熱電偶信號、熱電阻信號、光纖信號等等；另外按傳輸介質來看還有一種是水銀滑環，這種是以液態水銀為導電介質的，將固定端和旋轉端集成在一起的，不需要摩擦接觸而傳輸電流的，但是水銀滑環有一個很大的缺點就是，水銀不環保且容易揮發，使用壽命非常短。



        最后從應用范圍來分類，導電滑環主要有工業滑環、醫療滑環、風電滑環、軍工滑環等。工業滑環一般是用于各行各業工廠里的所有機械設備，包括電纜卷線筒、包裝機械、機器人手臂、挖掘機械、工業自動化設備等；醫療滑環主要是用于醫療行業的手術燈、無影手、CT機等機械設備；風電滑環主要是用于風力發電、因其傳輸的電流非常大，體積也相應的非常大；軍工滑環一般是用于航空航天、軍用雷達、衛星、安防武器等精密設備中。

        以上就是導電滑環的幾大分類，用戶可以根據使用的情況和工作參數對號入座去選擇相類型的導電滑環。盡管滑環的分類非常多，但是工作原理都是相同的，所使用的材料有所不同，但大部分都是采用貴金屬作為接觸材料，采用金屬物料做主體材料，極少一部分使用工程塑膠。我司的滑環設計結構精巧、安裝方便、使用性能穩定、性價比高、壽命長，經過多年的研發，我們在高速滑環、超高速滑環、防水滑環、長壽命滑環等滑環技術取得了重大的突破，產品質量遙遙領先于同行業，歡迎廣大用戶前來咨詢訂購或進行滑環技術交流。
